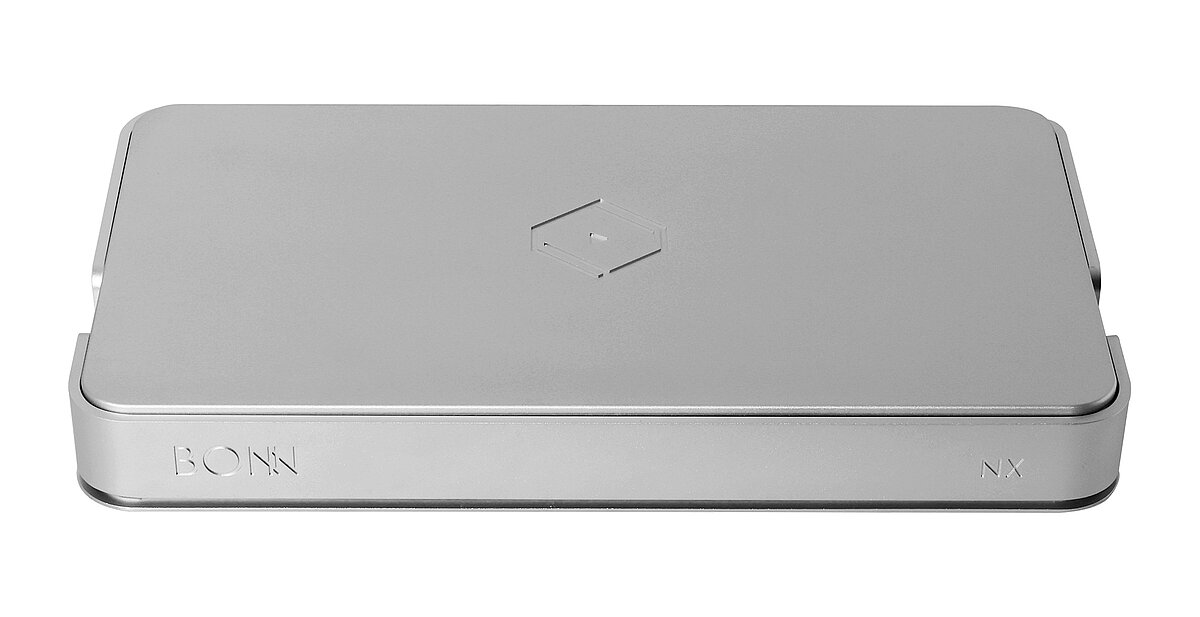

Silent Angel Bonn NX
Der ultimative Netzwerk-Switch in audiophiler Qualität
PRODUKTINFORMATIONEN
Silent Angel verfolgt bei der Entwicklung und Ausführung elektronischer Schaltungen einen kompromisslosen Ansatz. Durch Isolierung, Filterung und Rauschreduzierung wird die originale Signalquelle wiederhergestellt und an die entsprechenden elektronischen Komponenten weitergeleitet. Dies ermöglicht es dem Gerät, mit einer stabilen Systemspannung zu arbeiten, präzise getaktete Pakete zu senden und den Ausgangsrauschbereich zu reduzieren. Wir haben festgestellt, dass jede kleine Verbesserung die Klangqualität leicht verbessern kann. Viele kleine Verbesserungen können sich summieren, um das Potenzial von Streaming-Netzwerken freizusetzen und zu maximieren.
Schließen Sie das lineare Forester F2-Netzteil (mit zwei 12-Gleichstrom-Ausgängen) an, um die Stromversorgung weiter zu verbessern.
Einzigartige und innovative Designs
- Acht vergoldete Gigabit-Ethernet-Anschlüsse mit kritischen Abständen zur Minimierung potenzieller Signalstörungen.
- Klassenführendes internes Radar-Grade-Schaltnetzteilmodul, eine Technologie, die es nur bei geräuschempfindlichen akustischen Geräten gibt.
- Perfekt getimte Datenübertragung.
- TCXO (Temperature Compensation Crystal Oscillator) reduziert Netzwerklatenz und Jitter-Effekte erheblich.

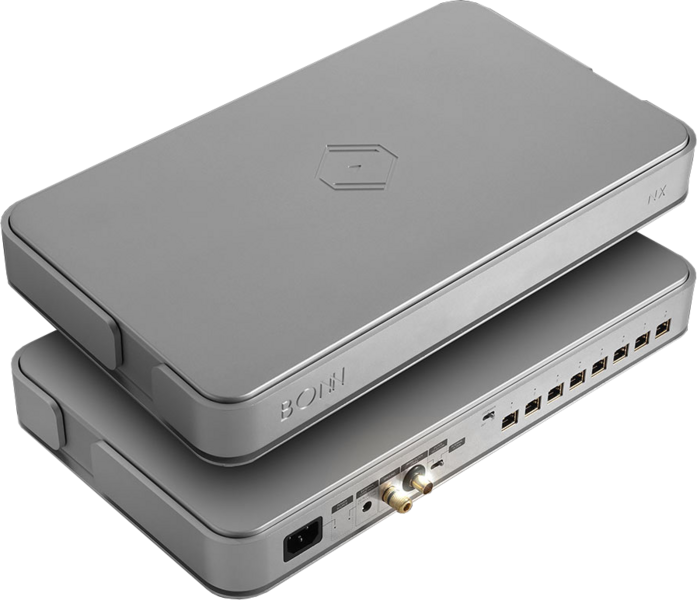

- Das brandneue Gehäusedesign besteht aus zwei Schichten unterschiedlicher, sorgfältig ausgewählter Materialien: Die innere Schicht besteht aus verzinktem Stahl, die äußere aus einer stabilen, hochwertigen Aluminiumlegierung. Diese extravagante Konstruktion maximiert die Abschirmung und Kontrolle von Wirbelströmen und dämpft gleichzeitig Vibrationen und Geräusche. Das schlanke, moderne Design verleiht dem Bonn NX einen hohen ästhetischen Wert und macht ihn zu einem funktionalen Kunstwerk der Audiotechnik.
Erweiterte Optionen für anspruchsvolle Audiophile
- Die 12-V-DC-Stromversorgungsbuchse umgeht das interne Schaltnetzteil und ermöglicht den Anschluss eines externen linearen Netzteils (Forester) für eine deutliche Leistungssteigerung.
- Die vergoldete Erdungsklemme sorgt für weitere Rauschunterdrückung.
- Mit dem Schalter für die LED-Beleuchtung kann der Benutzer die Statusanzeige des Anschlusses ausschalten.
- Das marktführende Taktempfangsmodul ermöglicht einen externen Takteingang.
Takt- und Stromversorgungsschaltkreis
- TCXO-Taktgeber (25MHz): Eliminiert Fremdfrequenzen und erzeugt ein reines und präzises Taktsignal. Hochpräziser, extrem rauscharmer Signalausgang als Taktquelle für unser Ethernet-Switch-System.
- Stromquellenschaltung für TCXO-Takt: Verwendet eine mehrstufige Leistungsfiltertechnologie, die Übersprechen und Rauschen bei verschiedenen Frequenzen (10MHz, 100MHz und 1GHz) entfernt und das TCXO-Modul mit gereinigter Leistung versorgt.
- Stromquellenschaltung für das Schaltsystem: Ultra-rauscharme Spannungsreglerschaltung, die einen großen dynamischen Leistungsbereich verarbeiten kann. Zeichnet sich durch ein hocheffizientes Schaltungsdesign und eine schnelle Reaktionszeit aus. Stromversorgung durch TPS56623x, die unter allen Lastbedingungen eine geringere Ausgangswelligkeit beibehält.
- AC-Leistungsfilter-Schaltung: Eine hochisolierte Gleichtaktdrosselschaltung für den AC-Leistungseingang verhindert Rauschverschmutzung durch AC-Leistungsquellen wie andere Geräte oder Stromversorgungssysteme.
- Exklusives, maßgeschneidertes Silent Angel-Leistungsmodul: AC/DC-Leistungsmodul mit großem Dynamikbereich. Stabiles, brummarmes Rauschen, sichere Schutzschaltung, gut abgedeckt durch einen Aluminium-Kühlkörper.
- Anschluss an das optionale lineare Netzteil. DC-Buchse für externe 12V.
- Schnittstelle für den Empfang des externen Taktgebers (vergoldet, mit 25 MHz).
- Interner/externer Taktwahlschalter.

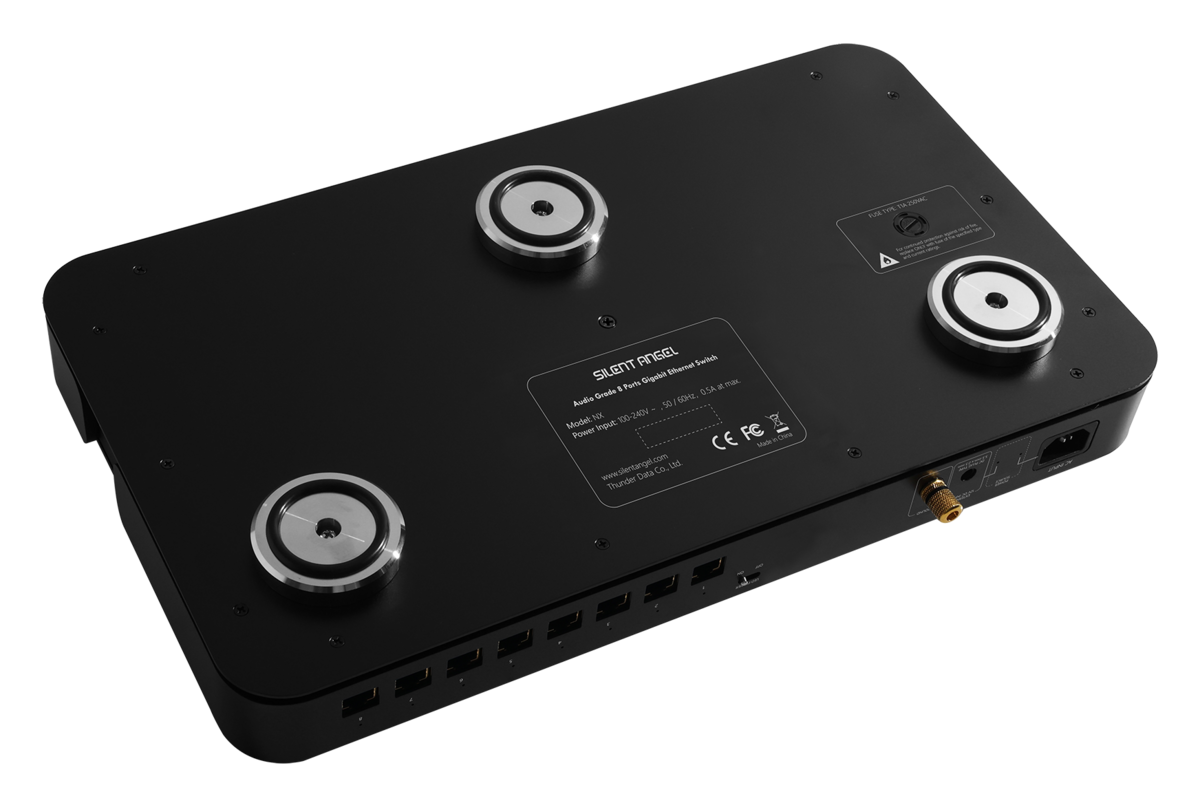

Schwingungsdämpfende Isolatoren
Die aus massivem, hochreinem Edelstahl gefertigten Silent Angel Antivibrationsfüße kontrollieren die mechanische Energie aus internen und externen Quellen und reduzieren mechanische und elektrische Geräusche, statische Elektrizität usw. Das Ergebnis ist eine verbesserte Dynamik und eine höhere Auflösung von feinen Details.
- Schaltleistung in Radarqualität:
Die branchenführende interne Leistung von Momodu unterstützt die hochpräzise Systemfunktion.
- Rauschunterdrückung:
Unser hochdurchlässiger EMI-Absorber eliminiert elektrisches Rauschen.
- Vergoldete LAN-Anschlüsse:
Liefern Sie das reinste und stabilste Signal an Ihre Geräte mit hochwertig vergoldeten RJ45-Anschlüssen.
- LED-Leuchten:
Flexibles Ein- und Ausschalten der Statusbeleuchtung, während Sie Ihre Musik genießen.
- TCXO - Taktsignal:
Hochpräziser Taktgeber reduziert Netzwerklatenzprobleme und Jitter.
Speziell entwickelt für HD-Musikstreaming
Der Bonn NX schafft eine dedizierte HiFi-Zone, um Ihre Audiogeräte effektiv vom Haushaltsdatenverkehr zu isolieren und dadurch Rauschen zu eliminieren, hochpräzise Zeitdaten zu übertragen, die Auswirkungen von Netzwerkübertragungsstürmen und Latenz zu reduzieren, die durch bandbreitenintensive Aktivitäten von PCs und anderen Geräten verursacht werden.
Exklusive Clock Module, TCXO: Silent Angels TCXO (Temperature Compensation Crystal Oscillator) ist präziser als eine allgemeine Crystal Clock, wodurch Latenzprobleme und Jitter-Effekte reduziert werden.
Verbesserung des Jitter-Effekts: Bei der Übertragung von hochfrequenten Netzwerkpaketen sind Verzerrungen ein häufiger Effekt. Bonn NX ist in der Lage, diesen Effekt auf 369ps zu senken, während andere herkömmliche Switches bei 705ps liegen.
Optimiert für Musikanwendungen
- Optimiert für die Roon-Infrastruktur, z.B. für ein Netzwerk bestehend aus Rhein Z1 als Roon Core Server und Munich M1 als Roon Ready Player.
- Optimiert für hochauflösende Streaming-Dienste wie Tidal, Qobuz, Spotify und mehr.
- Optimiert für die Wiedergabe von Musiksammlungen von NAS (Network Attached Storage), funktioniert gut mit verschiedenen Marken wie QNAP, Synology, WD NAS.
REVIEWS
HIFISTATEMENT
Testbericht
18.08.2023
Kompletten Testbericht von Roland Dietl – zusammen mit Genesis GX – lesen.
Das nenne ich mal eine Ansage: Das neue Silent Angel Switch NX spielt sich mühelos in die Top-Liga der audiophilen Netzwerk-Switches. Und wer es richtig ernst meint mit der heimischen Netzwerklösung, sollte unbedingt auch die dazugehörige Clock GX ausprobieren. Aber Vorsicht: die Überraschung könnte weit größer sein als gedacht und finanzielle Folgen haben!
SmartLifestyle by lite-magazin
Feature
Ausgabe 2023Mit Bonn NX verfolgt der Hersteller die eingeschlagene Richtung [des Bonn N8 Pro] konsequent weiter und präsentiert einen Switch, der bis zur letzten Schraube auf engelsgleichen Klang optimiert ist.
TECHNISCHE DATEN

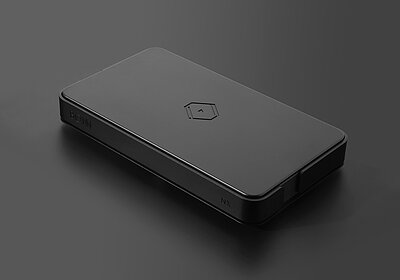

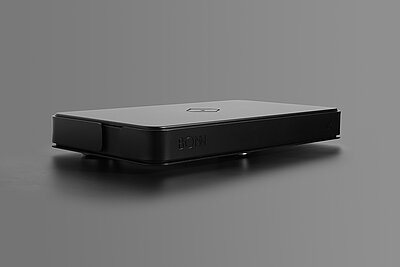

Erhältliche Farben | Schwarz, Silber |
Stromeingang | IEC (AC) 100-240V, 50/60Hz |
(DC) 12V/1A (5,5mm x 2,5mm Anschluss) | |
Ethernet-Anschluss | Vergoldeter 1GbE-RJ45-Anschluss x 8 |
Schnittstelle | Takteingangsschalter x 1 (extern/intern) |
- BNC-Schnittstelle 25MHz externe Word Clock | |
- Silent Angle spezialisiertes TCXO-Taktmodul | |
LAN-Port-LED-Anzeigeschalter x 1 | |
- Steuerung des Ein/Aus-Status der LAN-Port-LED | |
Erdungsanschluss x 1 | |
- Anschluss an eine Erdungsbox für eine reinere und präzisere Signalqualität ohne Interferenzen |
LED-Anzeige | AC Power LED (grün) x 1 |
DC-Strom-LED (grün) x 1 | |
LAN-Anschluss-Status-LED x 8 | |
- Leuchtet, wenn Verbindung besteht; blinkt, wenn aktiv | |
- Grün: 1000Mbps; Bernsteinfarben: 100Mbps | |
Temperatur | Betrieb: 32 ~ 86 °F (0 ~ 30 °C) |
Lagerung: -4 ~ 158 °F (-20 ~ 70 °C) | |
Luftfeuchtigkeit | Betrieb: 10% ~ 90% RH (nicht kondensierend) |
Lagerung: 5% ~ 95% RH (nicht kondensierend) | |
Abmessungen | 439 (B) x 63 (H) x 250 (T) mm |
Gewicht | 6.4 kg |
EAN | 6972639273183 (Schwarz) |
6972639273206 (Silber) |
